一、電梯井道測量哪些數據？

1．井道寬度：面對電梯門，測量井道左右兩側壁間的凈空尺寸。井道深度：從門口內壁到井道后壁之間的凈空尺寸(即前后尺寸)。對井道的寬度和進深，每一層都要測量，防止井道上下偏差過大，有垂直度誤差。

2．門口：測量門洞寬度、高度、（外呼位置），左右兩側墻垛的寬度，以此判定門口中心是否位于井道中心,以及偏差多少。門洞上方是否有過梁，用于安裝層門裝置。每一層的門洞下方必須有鋼筋混凝土梁用以安裝廳門地坎裝置，如有牛腿須作記錄。

3．層高：在廳門口測量相鄰兩層樓板裝修完工地面之間的垂直距離。嚴格來說，樓板與樓板的距離再加上樓板厚度即為該層層高。

4．頂層高度：頂層裝修完成面到井道 頂板的垂直距離。（注意這里的裝修完成面，非毛地面高度，要考慮是鋪磚，地暖的找平尺寸。

5．底坑深度：最低一層裝修完成面到坑底的深度。

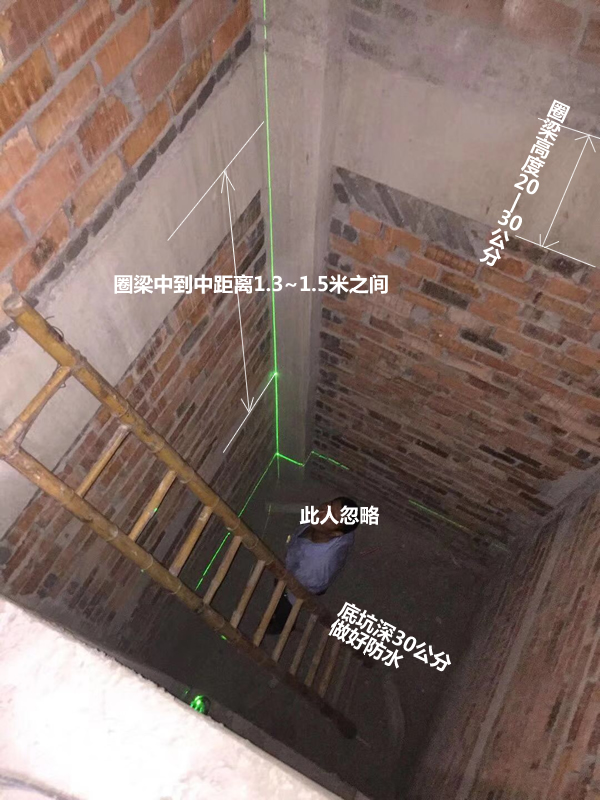

6．井道結構：磚混結構井道須勘察有無圈梁，如有須記錄圈梁中心間距(一般要求圈梁高度300mm，最小為200mm)，如有埋件需記錄埋件尺寸及其間距，注意許多情況下，如果不是按你所代表的廠家圖紙設計的井道，埋件位置都有偏差。后對重的電梯井道須三面布梁（或埋件），側對重電梯井道只須左右兩面布梁（或埋件）。還要注意井道的四角有無突出井道內部的立柱，井道內壁有無突出的梁等結構，并做好記錄。埋件位置由電梯廠家根據導軌支架與井道壁焊接固定的位置來確定，埋件一般用12-16mm厚的鋼板。

7．機房（家用電梯無此項）：量出機房的長寬高尺寸，標出機房與井道的相對位置，吊鉤下緣到井道頂板上皮之間的高度、機房開門位置及尺寸等，還要記錄有無支撐臺等情況。機房是否有高臺及其高度尺寸決定了工廠發貨時機房線盒的長短，急停開關的配置等問題。另外還要注意機器梁支撐臺之間的距離（一般等于井道的寬度或進深），避免工廠發貨時將機器梁發短。

二、幾種不同現場條件的井道測量方法

1、新建工程中的電梯井道：當建筑設計還沒有完成，銷售員只要向用戶提供所需電梯規格的標準電梯布置圖，由用戶委托設計部門進行電梯井道設計即可。當建筑設計已經完成，現場還沒有施工、正在施工或已經完工，則廠家須根據目前的建筑施工圖或?qū)崪y尺寸出圖，如須改動原井道土建設計，應由用戶委托建筑設計部門根據電梯廠家提供的布置圖做井道設計修改。

2、舊梯更新的井道：對于舊電梯已經拆除的井道測量方法與剛施工完畢的井道一樣。舊電梯尚未拆除時，盡量在井道以外得到有關數據，如機房尺寸、層高、開門凈尺寸等。舊電梯尚未拆除時有以下兩種情況： a.當舊電梯可以開動時：這種情況測量井道必須請電梯技工配合！并且一定要注意安全！由電梯技工打開首層的廳門，啟動檢修操作將轎廂開到二層以上，測量人員在首層測量底坑數據，注意記錄底坑尺寸以及首層的井壁結構，如廳門是否居中、是否有牛腿、井道壁是否有特殊結構、圈梁間距、埋件位置等。然后測量人員到二層廳門口處，電梯以檢修速度開到轎頂略低于二層廳門地坎處時停車，電梯技工從井道內打開廳門，測量并觀察井道二層，然后按此方法逐層測量至頂層。 b.當舊電梯不能開動時：因井道無法進入，只能從井道外部得到有限的數據判斷是否非標等（機房有高臺時可以在機房測出井道平面尺寸，但不夠準確）供電梯報價談判參考，如此時簽定合同應聲明井道整改及費用由用戶負責。對于不能確定的井道結構及尺寸要提醒用戶在舊梯拆除之后、新梯投產之前提供給電梯廠家或通知電梯廠家去人測量。

3、“無中生有”的電梯井道：這類情況多為老建筑或者大樓新建成后用戶改變主意要求在樓內或外墻增設電梯。銷售員首先初步察看現場是否具備井道及機房所需的空間，然后將用戶所需規格的標準電梯布置圖作為設計條件由用戶提供給建筑設計部門，建筑設計部門根據電梯布置圖分析現場底坑深度、頂層高度、反力等可否滿足電梯安裝要求，以及需破壞哪些建筑結構（如砸掉樓梯或樓板）等，制定改造施工方案。如果確實因為土建條件限制需要改變電梯結構（如轎廂尺寸，開門寬度等），電梯廠家再考慮電梯的非標設計問題。
